Шаблон для установки и настройки звукоснимателей.

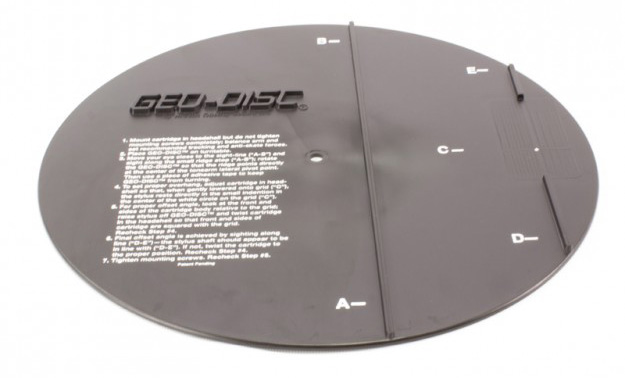

Для настройки картриджей установленных как на прямых так и на S-образных тонармах. Mobile Fidelity GEO-DISC даёт возможность правильной и быстрой установки картриджа звукоснимателя ! Вы никогда в полной мере не реализуете потенциал вашего картриджа без правильной настройки , но давайте смотреть правде в глаза... монтаж и юстировка фоно-картриджа может быть утомительным и трудоёмким делом. Но с Mobile Fidelity Sound Lab GEO-DISC это не так ! Наконец , снова доступен после слишком долгого отсутствия GEO-DISC - простое в использовании и чрезвычайно точное устройство для установки и выравнивания картриджа. Просто поставьте MFSL GEO на поворотный диск Вашего проигрывателя и совместите картридж с печатным графиком, основанным на выравнивании Кривой Бервальда . Это очень легко! Geo-Disc - инструкция пользователя: 1.Установите картридж на шелл тонарма, но не затягивайте крепежные винты полностью; установите рекомендованные: балансировку давления и скатывающую силу для Вашей головки звукоснимателя (ГЗС). 2. Установите Geo-Disc на поворотный стол проигрывателя. 3. Посмотрите , как в прицел , по вершине вдоль небольшого хребта линии точек «A-B» ; поверните Geo-Disc таким образом, чтобы центр линии хребта точек «A-B» совпадал с центром втулки опоры тонарма. Затем используйте кусок клейкой ленты, чтобы зафиксировать Geo-Disc от случайного проворачивания. 4. Чтобы установить правильное положение ГЗС, расположите ГЗС на шелле тонарма так, чтобы, при аккуратном опускании на сетку «C», игла ГЗС лежала непосредственно в небольшом углубление в центре белого круга на сетке «C». 5. Для установки правильного угла смещения - посмотрите на тело ГЗС спереди и по бокам по отношению к сетке; если потребуется, поднимите иглу от Гео-Диска и поверните ГЗС (влево или вправо) в шелле тонарма так, чтобы передние и боковые грани тела ГЗС были расположены параллельно к линиям сетки сектора «C» . Еще раз проверьте шаг № 4. 6. Окончательный угол смещения достигается путем прицельной линии «D-E» – ось иглы ГЗС должна совпадать с линией "D-E» . Если это не достигнуто, то поверните картридж в надлежащее положение. Еще раз проверьте шаг № 4. 7. Аккуратно, не сместив ГЗС, затяните крепежные винты. Еще раз проверьте шаг № 5. Специальное примечание: Geo-Disc можно применять с прямыми и c S-образными тонармами.
