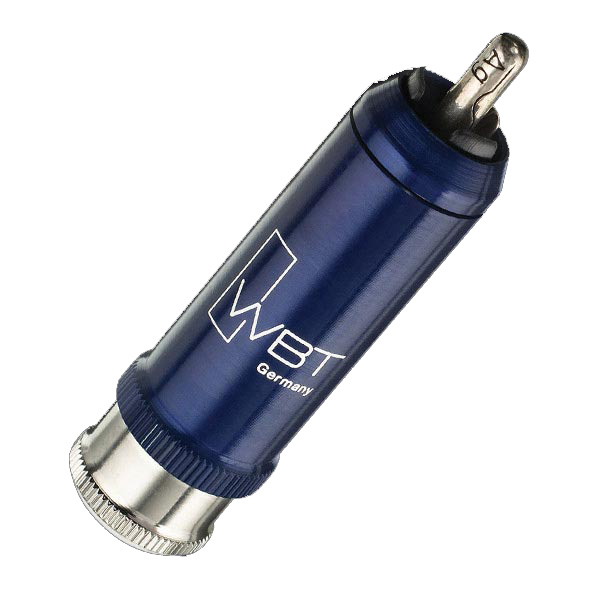

Разъем RCA WBT 0110 Ag

Кратко о товаре

Разъем RCA nextgen, 9 мм. Под пайку 75 Ом. Signature. Контактная группа изготовлена из чистого серебра. Корпус из высокопрочного пластика. Тип монтажа - под пайку. Максимальный диаметр провода 9 мм. Цена за штуку.

Разъем RCA WBT 0110 Ag - подробно:

Зажимной механизм, который работает таким же образом, как в устройстве патрона сверла, прочно зажимает наружный контакт в разъеме RCA Socket. Высокое давление зажима гарантирует не только безопасное соединение, но и сводит к минимуму переходное сопротивление. Кроме того, любое изменение размера в наружном контакте разъема RCA Socket компенсируется, обеспечивая тем самым идеальный контакт.

Зажимная втулка разделена на две секции так, что передняя часть свободно перемещается в заднюю часть разъема. Это исключает риск деформации кручения на контактных элементах.

Центральный пин с фигурной прорезью идеально входит в центральную часть RCA Socket. Таким образом, давая еще более лучший контакт, который обеспечивает длительное и надежное электрическое соединение с абсолютно минимальным переходным сопротивлением.

Контактная группа изготовлена из чистого серебра и пассируется для предотвращения окисления, которое может негативно повлиять на качество контакта.

Изоляция внутри соединителя сделана из жаропрочного материала Teflon, это явное преимущество при пайке соединительных кабелей, особенно при работе с высокими температурами пайки свинцового припоя. WBT рекомендует проводить пайку серебряным припоем WBT-0800.

В сочетании с гнездами WBT RCA Socket, контакты располагаются таким образом, что внешний проводник находится в точном контакте с внутренним проводником разъема RCA, тем самым предотвращая нежелательные или даже вредные скачки напряжения.

Вихревые токи обычно возникают в металлических корпусах разъемов. Эти токи могут привести к серьезным искажениям сигнала. WBT-0110 Cu разработан таким образом, что вихревые токи полностью отсутствуют.

WBT-0110 Ag имеет полосу пропускания до 1 ГГц, что намного превышает пропускную способность передачи сигнала обычных RCA.

Диаметр кабеля: до 9 мм
Волновое сопротивление: 75 Ом
Технология соединения: пайка (серебряный припой WBT)
